Myślisz, że budowa własnych modułów elektronicznych DIY to magia dostępna tylko dla inżynierów? Nic bardziej mylnego. To satysfakcjonująca umiejętność, która zamienia abstrakcyjne pomysły w działające, fizyczne urządzenia. Dziś, dzięki dostępnym narzędziom i komponentom, każdy może zostać konstruktorem. Ten przewodnik przeprowadzi Cię przez cały proces – od pierwszego pomysłu do działającego, zaprogramowanego urządzenia. Zaczynamy od podstaw, więc nie potrzebujesz żadnego wcześniejszego doświadczenia. Potrzebujesz tylko chęci do nauki i odrobiny cierpliwości.

Przygotowanie warsztatu: czego potrzebujesz, zanim zaczniesz

Zanim dotkniesz pierwszego rezystora, musisz przygotować stanowisko. Praca bez odpowiednich narzędzi to prosta droga do frustracji i uszkodzonych komponentów. Nie musisz od razu inwestować w profesjonalne laboratorium, ale kilka kluczowych przedmiotów jest niezbędnych.

Fot. Pixabay / Pexels

Niezbędne narzędzia i komponenty

Zacznijmy od sprzętu. Twoja lista zakupów powinna obejmować:

• Podstawowe narzędzia: Dobra lutownica z regulacją temperatury (ok. 300-400°C) to podstawa. Do tego pęseta (najlepiej zakrzywiona), odsysacz do cyny lub wick do usuwania błędów oraz multimetr. Ten ostatni jest Twoimi oczami i uszami – bez niego jesteś ślepy.
• Materiały eksploatacyjne: Potrzebujesz nośnika. Na początek sprawdzi się uniwersalna płytka PCB z otworkami. Do tego wysokiej jakości cyna z topnikiem w rdzeniu (średnica 0.8-1.0 mm) oraz cienkie przewody połączeniowe w różnych kolorach. Kolory pomagają zachować porządek w układzie.
• Bezpieczeństwo przede wszystkim: To nie jest opcjonalne. Okulary ochronne uchronią oczy przed odpryskami gorącej cyny. Pracuj w dobrze wentylowanym pomieszczeniu – opary topnika nie są zdrowe. Jeśli planujesz pracę z wrażliwymi mikrokontrolerami, mata antystatyczna to rozsądna inwestycja. I pamiętaj o dobrym zasilaczu do projektów – stabilne napięcie to połowa sukcesu.

Krok 1: Od pomysłu do schematu – projektowanie modułu

Teraz czas na planowanie. Skakanie od razu do lutowania to najczęstszy błąd początkujących. Bez mapy łatwo się zgubić.

Fot. Pixabay / Pexels

Najpierw zdefiniuj cel. Co ma robić Twój moduł? Może ma mierzyć temperaturę i wilgotność? Albo sterować silniczkiem? Na początek wybierz coś prostego, np. migającą diodę LED sterowaną przyciskiem. Sukces w prostym projekcie da Ci motywację do bardziej złożonych wyzwań.

Wybierz funkcję i mikrokontroler

Gdy już wiesz, co budujesz, czas wybrać "mózg". Dla absolutnie początkujących, platforma Arduino (np. Nano lub Uno) jest nie do pobicia. Ma ogromną społeczność, mnóstwo przykładów i uproszczone środowisko programistyczne. Jeśli potrzebujesz Wi-Fi lub Bluetooth, od razu spojrzyj w stronę ESP32. Dla wymagających aplikacji czasami lepszy będzie STM32. Ale na start – trzymaj się Arduino.

Następnie narysuj schemat ideowy. To wizualna reprezentacja wszystkich połączeń w Twoim układzie. Możesz użyć darmowego programu jak KiCad lub EasyEDA (który ma też integrację z fabrykami płytek), albo po prostu narysować go na kartce. Zaznacz każdy element: mikrokontroler, rezystory, diody, czujniki do Arduino i sposób ich połączenia. To jest Twoja mapa drogowa.

Krok 2: Tworzenie i testowanie układu na płytce stykowej

Zanim cokolwiek przylutujesz na stałe, musisz przetestować koncepcję. I tu z pomocą przychodzi nieoceniona płytka stykowa (breadboard).

Fot. www.kaboompics.com / Pexels

Prototypowanie bez lutowania

Weź swój schemat i złóż cały układ na breadboardzie. Wsuwaj komponenty i łącz je przewodami. To etap, na którym możesz (i powinieneś!) popełniać błędy. Łatwo tu coś poprawić, przesunąć lub wymienić. Szczególnie przydatne jest testowanie różnych czujników do Arduino – sprawdzisz, czy działają tak, jak się spodziewasz.

Gdy wszystko jest podłączone, przetestuj działanie. Podłącz zasilanie (uważaj na polaryzację!) i użyj multimetru. Sprawdź napięcia w kluczowych punktach: czy na pinie mikrokontrolera jest 5V lub 3.3V? Czy prąd płynący przez diodę LED jest ograniczony przez rezystor? Jeśli coś nie działa, zacznij debugowanie. 90% problemów to: luźne połączenie na breadboardzie, odwrotnie włożony kondensator elektrolityczny lub dioda, albo zwarcie zasilania do masy. Sprawdź to po kolei.

Krok 3: Przeniesienie projektu na stały nośnik – lutowanie

Twój prototyp działa? Świetnie! Czas zamienić plątaninę przewodów na trwały moduł. To moment, w którym projekt staje się "prawdziwy".

Praca z płytką drukowaną (PCB)

Masz dwie główne opcje. Możesz użyć uniwersalnej płytki PCB z siatką otworków i miedzią – to dobry wybór na pierwsze projekty. Druga opcja to zamówienie własnej, zaprojektowanej płytki w fabryce (np. przez JLCPCB). Proces projektowania takiej płytki to temat na osobny, zaawansowany artykuł.

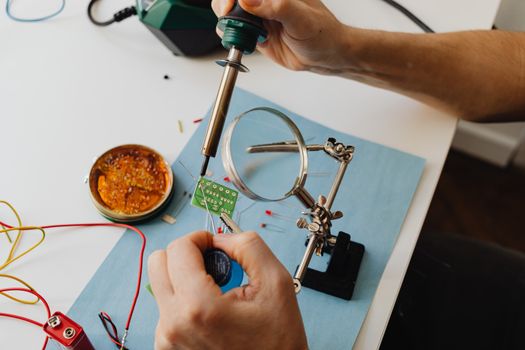

Teraz czas na lutowanie. Technika jest kluczowa. Rozgrzej lutownicę do odpowiedniej temperatury. Zacznij od wlutowania najmniejszych elementów – rezystorów, podstawki pod mikrokontroler, małych złączy. Dopiero potem przejdź do większych, jak gniazda na zasilacze do projektów. Nałóż końcówkę lutownicy na miejsce połączenia, po 1-2 sekundach dotknij cyną, pozwól jej rozpłynąć się i ściągnij. Powinieneś uzyskać gładkie, błyszczące, stożkowe połączenie.

Inspekcja połączeń to obowiązkowy rytuał. Weź lupę i obejrzyj każdy lut. Szukaj dwóch rzeczy: zimnych lutów (matowych, ziarnistych, które nie przewodzą dobrze) i mostków (niechcianych połączeń cyny między sąsiednimi ścieżkami lub pinami). Mostek między pinami mikrokontrolera to pewna droga do uszkodzenia układu.

Krok 4: Programowanie i finalne testy funkcjonalne

Moduł jest zlutowany. Wygląda profesjonalnie. Ale bez kodu to tylko zbiór plastiku i metalu. Czas go ożywić.

Ożywianie modułu kodem

Podłącz swój moduł do komputera. Użyj odpowiedniego środowiska – dla Arduino będzie to Arduino IDE lub VS Code z PlatformIO. Napisz lub załaduj wcześniej przygotowany firmware. Pamiętaj, że kod, który działał na breadboardzie, może potrzebować drobnych poprawek (np. zmiany numerów pinów). Prześlij program na mikrokontroler.

Następnie przeprowadź kompleksowy test funkcjonalny. Sprawdź każdą funkcję modułu. Jeśli to sterownik, sprawdź jak działa przy różnym obciążeniu. Jeśli czujnik, porównaj jego odczyty z innym wzorcem. Przetestuj granice: co się stanie przy minimalnym i maksymalnym zasilaniu? To moment, by wychwycić ukryte błędy.

I zrób coś, co wielu pomija: udokumentuj projekt. Stwórz folder z finalnym schematem, listą elementów (BOM), użytym kodem i notatkami z testów. Za pół roku, gdy będziesz chciał to zmodyfikować, podziękujesz sobie. To właśnie w takich momentach przydaje się wiedza o tym, gdzie znaleźć konkretne elementy elektroniczne sklep oferuje w dobrych cenach.

Unikanie typowych błędów i dalszy rozwój

Zbudowałeś swój pierwszy moduł. Co dalej? Jak uniknąć pułapek i rozwijać się?

Najczęstsze błędy są powtarzalne. Oprócz wspomnianych mostków i zimnych lutów, to: przegrzewanie delikatnych komponentów (np. czujników) przez zbyt długie trzymanie grota, brak zabezpieczeń diodowych przy sterowaniu cewkami (silniczki, przekaźniki) oraz pomylenie wejścia z wyjściem w gotowych podmodułach. I zawsze, ale to zawsze, dwukrotnie sprawdzaj polaryzację zasilania. Chwila nieuwagi może zamienić tygodnie pracy w dymiącą kupkę elementów.

Gdzie szukać inspiracji i pomocy?

Nie musisz wymyślać koła na nowo. Społeczność elektroników DIY jest ogromna i chętna do pomocy. Szukaj projektów open-source na platformach jak GitHub czy Hackaday. Polskie i międzynarodowe fora (np. elektroda.pl) to kopalnia wiedzy i rozwiązań problemów, które już ktoś przed Tobą napotkał. Jeśli masz taką możliwość, odwiedź lokalny hackerspace – praca w grupie uczy najszybciej.

Pomyśl też o dalszej integracji. Twój pojedynczy moduł może stać się częścią większego systemu. Potrzebujesz do tego niezawodnych złączy elektrycznych B2B i odpowiednich kabel i wtyczki elektryczne, aby połączyć wszystko w spójną całość, na przykład w system automatyki domowej. To naturalny kolejny krok w Twojej przygodzie z elektroniką.

Budowa modułów elektronicznych DIY to proces: planuj, prototypuj, lutuj, testuj, dokumentuj. Każdy wykonany krok uczy czegoś nowego. Nie zrażaj się pierwszymi niepowodzeniami – są częścią nauki. Zacznij od migającej diody, a kto wie, może za rok będziesz projektował własne, złożone płytki drukowane. Warsztat stoi gotowy. Czas zacząć tworzyć.

Najczesciej zadawane pytania

Czym są moduły elektroniczne DIY i dlaczego warto je samodzielnie budować?

Moduły elektroniczne DIY to samodzielnie składane komponenty lub urządzenia elektroniczne, które wykonujemy od podstaw lub z gotowych zestawów. Warto je budować, aby lepiej zrozumieć zasadę działania elektroniki, rozwinąć praktyczne umiejętności lutowania i projektowania, zaoszczędzić pieniądze oraz czerpać satysfakcję z tworzenia działających urządzeń własnymi rękami.

Jakie podstawowe narzędzia są potrzebne do rozpoczęcia przygody z budową modułów elektronicznych?

Do rozpoczęcia przygody z DIY elektroniki potrzebujesz podstawowych narzędzi, takich jak: dobrej jakości lutownica (np. stacja lutownicza), cyna, odsysacz do cyny lub plecionka, pęseta, obcinaczki do przewodów, multimetr do pomiarów oraz dobrze oświetlone i wentylowane stanowisko pracy. Przydatny może być też uchwyt pomocniczy („trzecia ręka”).

Od jakich prostych projektów modułów elektronicznych powinien zacząć początkujący?

Początkujący powinni zacząć od prostych, edukacyjnych projektów, które uczą podstaw. Doskonałe na start są: prosty zasilacz stabilizowany, generator sygnału (np. przebiegu prostokątnego), wzmacniacz audio na popularnym układzie (np. LM386), układ sterowania diodą LED lub proste układy czasowe na układzie NE555. Wiele z nich dostępnych jest w formie gotowych zestawów do samodzielnego montażu (z płytką i komponentami).

Gdzie można znaleźć schematy i części do budowy własnych modułów elektronicznych?

Schematy i instrukcje można znaleźć na dedykowanych forach internetowych (np. elektroda.pl), blogach hobbystycznych, kanałach YouTube o elektronice oraz w książkach dla początkujących. Części (podzespoły, płytki drukowane) najłatwiej kupić w sklepach internetowych specjalizujących się w elektronice, na platformach aukcyjnych lub w lokalnych sklepach dla elektroników. Na początek warto też rozważyć zakup gotowych zestawów (kitów), gdzie wszystkie elementy są dopasowane.

Na jakie najczęstsze błędy powinien uważać początkujący podczas lutowania i testowania modułu?

Najczęstsze błędy to: przegrzanie elementów (zwłaszcza wrażliwych układów scalonych) zbyt gorącą lub zbyt długo trzymaną lutownicą, tworzenie tzw. „zimnych lutów” (słabe, nieprzewodzące połączenia), pomylenie polaryzacji elementów (np. diod LED, elektrolitów), oraz brak sprawdzenia ciągłości połączeń i braku zwarć multimetrem przed pierwszym włączeniem zasilania. Zawsze zaczynaj od niskiego napięcia i sprawdź, czy nie ma dymu lub nadmiernego grzania się elementów.
